一套完整的粉末喷涂生产线需要哪些设备？

发布时间：2026-08-21 09:48:47 作者：展耀喷涂浏览量：

一套完整的粉末喷涂生产线通常包括上件输送、前处理、烘干、粉末喷涂、粉末回收、固化、冷却、下件以及电气控制等设备。不同产品的工艺要求并不相同，设备配置也需要结合工件材质、尺寸、重量、产量和表面处理要求确定。对于计划建设喷涂车间的企业来说，了解各工序设备的作用，有助于判断生产线配置是否完整。

粉末喷涂生产线前端需要哪些设备？

上件与输送系统负责连接各道工序

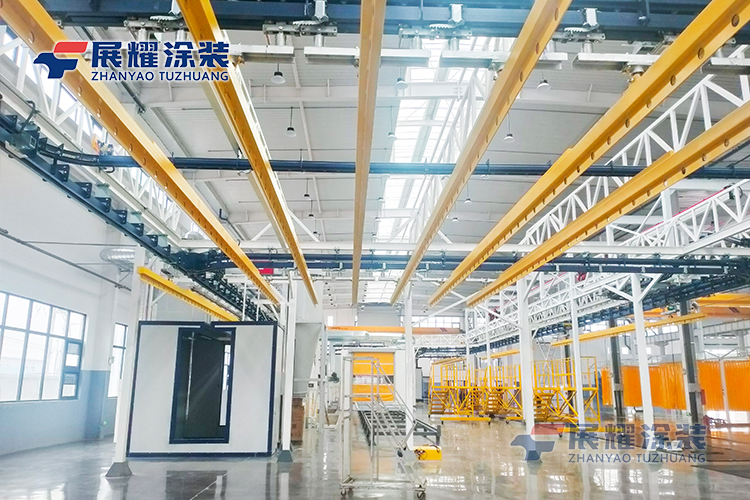

输送系统是粉末喷涂生产线中的基础组成部分，主要负责将工件依次送入前处理、烘干、喷粉和固化等区域。

常见形式包括悬挂输送机和积放式输送系统。具体选择需要考虑工件重量、外形尺寸、生产节拍以及厂房布局。

对于批量生产项目，输送速度需要与各工序处理时间相匹配。如果前处理、喷涂和固化之间的节拍不协调，就容易形成等待或堵料。

前处理设备决定工件表面状态

金属工件进入粉末喷涂工序之前，通常需要进行除油、除锈、清洗和表面转化处理。

常见设备包括喷淋式前处理设备、浸槽式前处理设备以及相应的水处理和排液系统。

喷淋前处理一般按照工艺设置多个功能段，使工件在输送过程中完成连续处理。

对于油污较多、锈蚀明显或者表面状态差异较大的工件，需要根据实际情况调整前处理流程，而不是采用完全相同的设备配置。

粉末喷涂中段有哪些核心设备？

烘干炉用于去除工件表面水分

经过前处理后，工件表面会残留一定水分，需要进入烘干炉进行干燥。

烘干炉通常由炉体、加热系统、循环风机、排湿系统以及温度控制系统组成。

炉体长度和加热能力需要根据工件含水量、输送速度和处理时间确定。

如果烘干能力与前处理节拍不匹配，可能会影响后续粉末喷涂，因此烘干设备需要与整条生产线共同设计。

喷粉房提供稳定的喷涂作业空间

喷粉房是粉末喷涂的主要工作区域，用于控制喷涂空间并收集喷涂过程中产生的过喷粉末。

喷粉房通常需要配套喷枪、供粉系统、回收系统以及相应的过滤设备。

自动喷粉项目还可能配置喷枪往复机，使喷枪按照设定轨迹进行移动，适合尺寸较为稳定的批量产品。

喷粉房的宽度、高度和长度需要根据工件尺寸、挂具方式以及喷枪布置进行确定。

粉末回收系统减少粉末散失

静电喷粉过程中，并非所有粉末都能够附着在工件表面，因此需要配置回收设备。

常见回收方式包括滤芯回收和旋风分离等。

回收系统的具体形式需要结合喷粉房结构、粉末类型、颜色切换频率和生产节拍进行选择。

对于颜色切换较频繁的生产线，还需要关注回收系统的清理难度，避免不同颜色粉末之间产生交叉影响。

粉末喷涂生产线后端需要哪些设备？

固化炉完成涂层成膜

工件完成粉末喷涂后，需要进入固化炉进行加热，使粉末在规定的温度和时间条件下完成熔融、流平和固化。

固化炉通常由炉体、加热系统、循环风机、温度检测和控制系统组成。

炉体尺寸需要结合工件尺寸、输送速度和固化时间确定。

对于连续生产线来说，固化炉的有效长度与生产节拍关系密切。如果炉体尺寸与输送速度配置不合理，就可能影响涂层固化效果和整线产能。

冷却与下件完成后续处理

工件从固化炉出来后，通常需要经过自然冷却或强制冷却，使工件温度降低到适合人工搬运或后续装配的范围。

冷却方式需要根据工件材质、尺寸和生产节拍确定。

冷却完成后进入下件区域，人工或自动设备将成品从输送线上取下，再进行检验、包装或进入下一道生产工序。

对于产量较高的项目，可以进一步配置自动下件装置，减少重复搬运作业。

电控与辅助系统为什么也是生产线的重要组成？

电气控制系统负责设备联动

粉末喷涂生产线涉及输送、前处理、加热、喷涂和固化等多个工序，各设备之间需要保持协调运行。

电控系统通常包括PLC控制柜、变频器、温度控制模块、传感器以及相关安全联锁装置。

例如输送系统出现异常时，需要及时联动相关设备；固化炉温度异常时，也需要通过控制系统进行监测和处理。

因此，电控系统并不是单独的一套控制设备，而是连接整条生产线的重要部分。

辅助设备需要根据工艺确定

完整的粉末喷涂项目还可能涉及空压机、冷干机、储气罐、照明系统、排风设备以及相关环保设施。

不同工厂的现有条件不同，有些企业已经具备压缩空气和部分环保基础设施，就不需要重复配置。

对于新建喷涂车间，则需要在项目规划阶段将这些辅助系统纳入整体布局。

从实际生产来看，一套完整的粉末喷涂生产线并不是简单地把多台设备连接起来，而是需要让前处理、烘干、喷粉、回收、固化和输送等工序形成连续匹配的生产流程。设备数量和规格应当根据工件尺寸、重量、产量、材质及粉末类型进行确定。

企业在规划生产线时，可以先明确产品参数和生产节拍，再确定工艺流程以及设备配置。对于不同生产条件而言，生产线并不存在固定的设备组合，合理的方案应当兼顾产品质量、生产能力、厂房条件和后期维护需求。

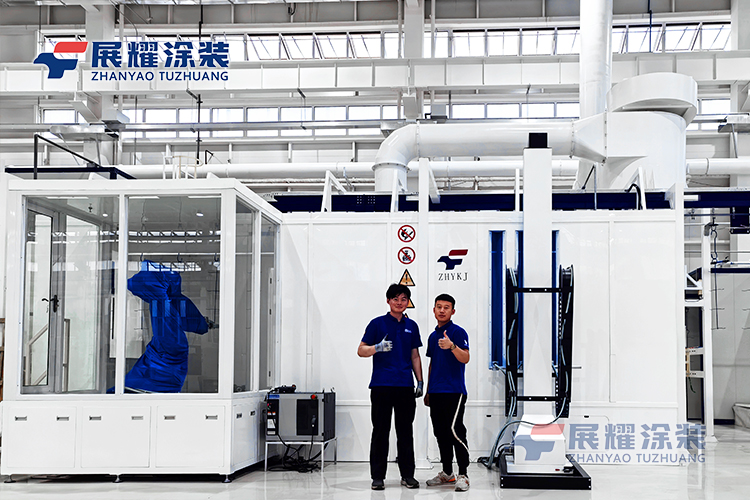

上一篇：喷涂设备多少钱？一套完整喷涂生产线价格受哪些因素影响？
